產品簡介

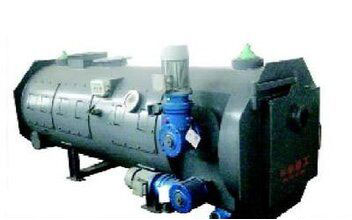

JGC型稱重式全封閉給煤機是火力發電廠制粉系統中的主要給煤設備,在全封閉狀態下不僅可以均勻、連續地輸煤,而且可能進行分爐計量,是實現正平衡計算煤耗的理想設備。 JGC型稱重式全封閉給煤機同時也適用于其它行業現場中散狀物料的連續輸送與計量,并可根據用戶要求實現開環、閉環的流量控制及廠內區域網絡管理。 工作原理: 給煤機利用膠帶拖動原煤運行,當原煤從煤倉被膠帶拖出后,在膠帶的帶動下,靠自重與膠帶之間的摩擦力平衡地向前移動,從而實現連續、均勻地給煤。 在輸送膠帶的下方,安裝有稱重托輥、稱重橋架、稱重傳感器,裝有稱重傳感器的稱重橋架安裝于輸送機的縱梁上,稱重橋架支承著稱重托輥,以檢測皮帶上的物料重量并產生一個正比于皮帶載荷的電信號,送給稱重顯示儀表。 連接在滾筒上的速度傳感器,提供一系列脈沖,每個脈沖表示一個皮帶運動單元,脈沖的頻率正比于皮帶速度。稱重顯示儀表接收稱重傳感器與速度傳感器這兩種信號后,通過放大、整形、A/D轉換處理與積分運算,在儀表的顯示器上顯示出輸送原煤的累計量和瞬時量。 設備組成: 主要由封閉箱體、輸送系統、清掃系統、計量系統、溫控等保護系統、電動閘門與電器控制系統組成,并可根據用戶要求擴展。 結構特點 ▲全封閉結構,有效防止粉塵外溢,可保證現場文明生產; ▲分布機體周圍的觀察窗,檢修門和開啟式外罩方便您的檢修作業; ▲具有調偏、防偏結構,可確保輸送正常穩定運行; ▲采用本公司性能****的電子皮帶秤,可確保計算的準確和長期穩定性; ▲稱重顯示儀表具有可選的RS232/485通訊接口; ▲可選的變頻無級高速運行平穩,不僅節能降耗,而且可滿足現場開環或閉環調節不同流量的要求; ▲鏈條刮板式清掃裝置可自動地清掃機內的積塵異物; ▲完善的報警系統可及時地發現并排除堵煤、斷煤、過載、超溫和皮帶跑偏等故障; ▲配置的高溫隔離閘門,可防止熱風回流,為安全生產和檢修提供方便。 主要技術參數 計量精度:±0.5%/±0.25% 輸送能力:1-1000t/h 輸送帶寬度:500-1400mm 進出料口中心距:≥1000mm 調速范圍:0.05-0.5m/s 總功率:1.1-10kw 儀表輸出接口:RS232/485,4-20ma固態繼電器脈沖輸出 報警接點:堵斷煤延時,皮帶跑偏接點容量220VAC** |
